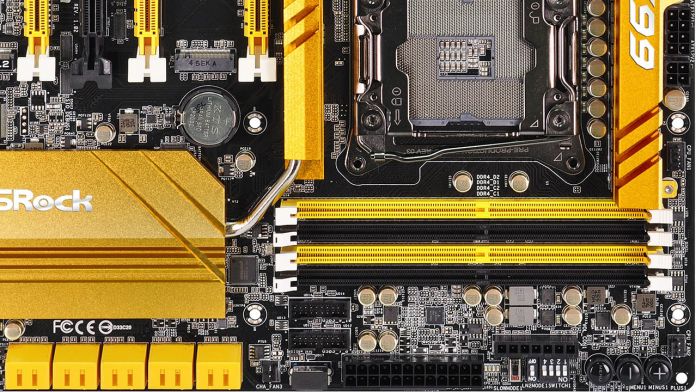

Om het overzicht te behouden is er een onderscheid te maken tussen Moederbord sloten en connectoren. Hierbij zijn de sloten grote aansluitingen waarop onderdelen worden vast geklikt. Connectoren zijn kleiner.
Moederbord: Interne Sloten
Op het moederbord zitten verschillende sloten waar computer onderdelen op worden aangesloten:
- DDR2/DDR3 DIMM (blauw en grijs)
Hier worden geheugen modules geplaatst. Vaak zijn deze voorzien van een kleur zodat het zogenaamde dual channel (alleen bij 2 sloten van dezelfde kleur) of zelfs triple-channel (bij 3 sloten van dezelfde kleur).
- PCI slot (geel)
Aansluiting voor extra interne apparatuur zoals netwerk kaarten, USB kaarten, geluidskaarten, enz.
- PCI-Express 1x slot
Moderne variant van het PCI slot met meer bandbreedte. Aansluiting voor extra interne apparatuur zoals netwerk kaarten, USB kaarten, geluidskaarten, enz.
- PCI-Express 16x slot (licht oranje)
Aansluiting voor de grafische kaart, ook wel bekend als videokaart. Bijvoorbeeld een Nvidia Geforce of AMD Radeon kaart. Dit is de opvolger van het AGP slot.
Moederbord: Interne connectoren:
- Floppy disk connector
aansluiting voor de floppy disk drive. - IDE connector (40 pins)
aansluiting voor IDE harde schijven en Cd-romspelers/branders. - Serial ATA connector (7 pins) (groen)
Moderne variant van de IDE connector. Aansluiting voor S-ATA (SATA) harde schijven en cd-romspelers/brander. Komt voor in sata 150 en 300, beiden te gebruiken met alle sata producten. - USB connector
Intern aansluitpunt voor eventuele USB poorten in uw behuizing. Op deze manier verbindt u bijvoorbeeld een USB poort aan de voorkant van uw pc met het moederbord. - IEEE 1394a connector
Ook wel bekend als Firewire poort. Deze poort is vergelijkbaar met USB, echter er wordt gebruik gemaakt van een andere connector. Firewire is ontstaan als alternatief voor het destijds trage USB 1.1, de doorvoersnelheid van firewire is met 480mbps hoger dan USB2.0. Sommige externe harde schijven en camcorders gebruiken firewire. - Ventilator connectoren (voor CPU, behuizing en voeding) (roze)
Aansluitpunt voor ventilatoren (type molex). - ATX power connector
Aansluiting van de voeding op het moederbord. - S/PDIFF connector
Sony / Philips Digital Interface; een optische uitgang voor een digitaal geluidssignaal. Zie wikipedia voor meer informatie. - System Panel connector
Aansluiting die de verbinding tussen diverse lampjes en knoppen van de computer behuizing met het moederbord verzorgt. Hieronder vallen de power led, stand-by led, aan/uit knop en de stand-by knop. Ten slotte wordt ook de pc-speaker (kan alleen hoge pieptonen produceren voor evt. foutmeldingen) hierop aangesloten.
Kijk snel op de volgende pagina voor informatie over de moederbord uitgangen aan de achterkant van de pc…
